13.5. Замена наконечников рулевых тяг

Оба наконечника справа и слева привернуты к поперечной тяге. При повреждении наконечника нет необходимости менять всю тягу.
Замену наконечника проводите в следующей последовательности:
- поднимите переднюю часть автомобиля и надежно закрепите на подставках, снимите передние колеса;
- ослабьте момент затяжки самоконтрящейся гайки крепления шарового пальца к поворотному кулаку. Поставьте съемник с лапками или съемник для шаровых шарниров Ford 13-006;
- выдавите шаровой палец из поворотного кулака, гайку полностью отверните;
- отверните стопорную гайку наконечника на четверть оборота. Отверните наконечник рулевой тяги, запомнив число оборотов;

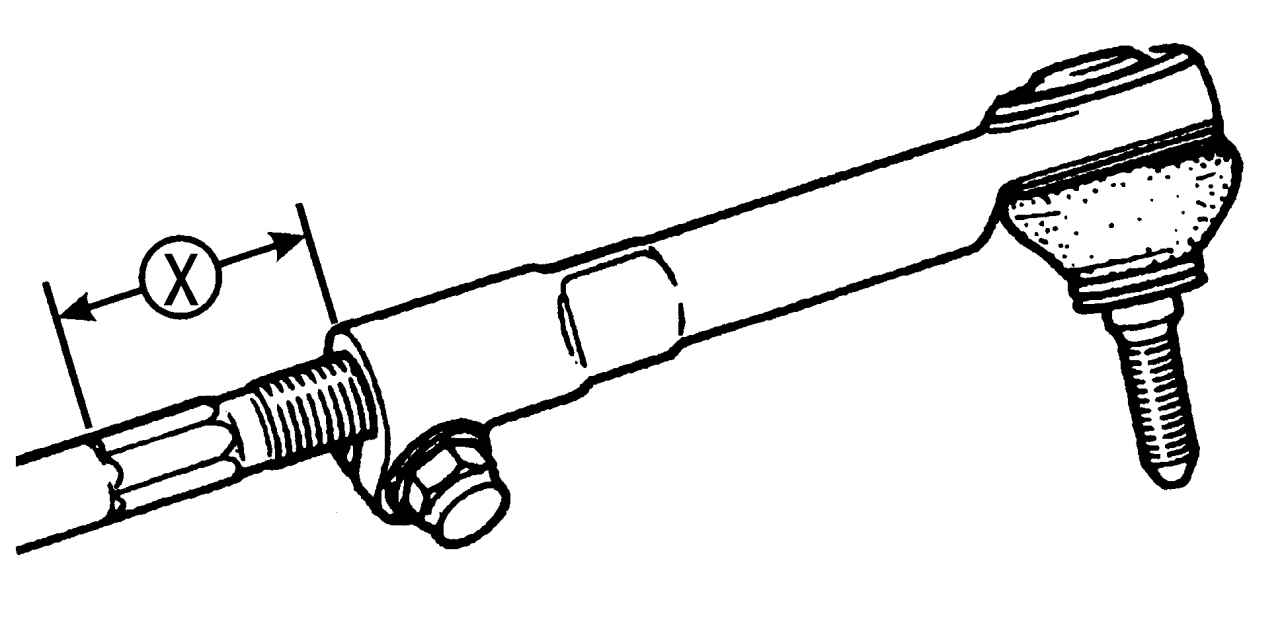

Расстояние, которое следует сохранить при установке нового наконечника рулевой тяги
Рис. 268. Расстояние, которое следует сохранить при установке нового наконечника рулевой тяги



- установите новый наконечник, завернув его на такое же число оборотов. Остальные операции проводите в последовательности, обратной снятию (рис. 268 и 269).

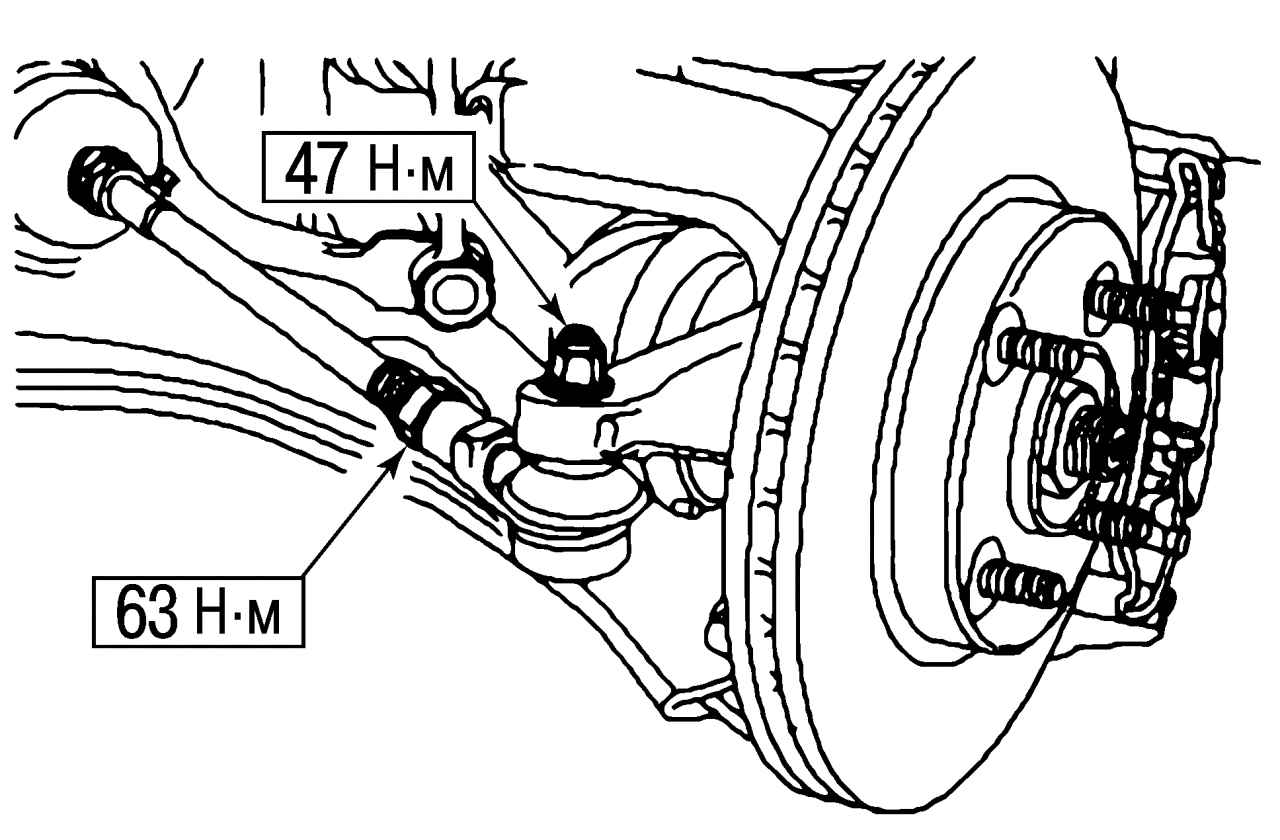

Установка наконечника
Рис. 269. Установка наконечника
